装配式箱泵一体化是一种将水箱、泵组、管道、阀门及控制系统等模块集成于一体的消防供水设备，其核心优势在于模块化设计、快速安装和智能化管理。以下是其主要结构的详细解析：
水箱是储存消防用水的核心部件，采用模块化设计，便于运输和现场组装。
材质与结构

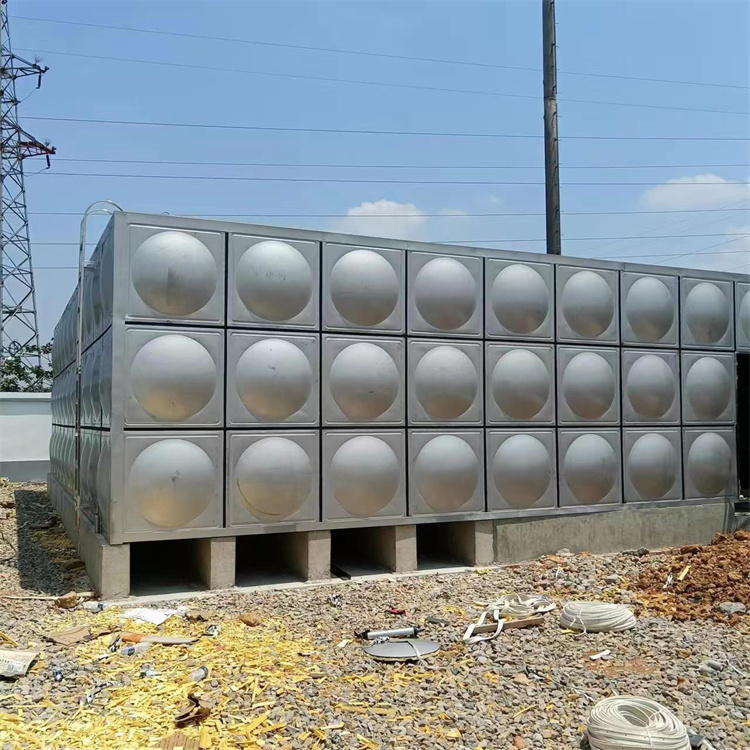

不锈钢水箱：常用304或316L不锈钢板，耐腐蚀性强，适用于水质要求高的场景。
镀锌钢板水箱：表面镀锌处理，成本较低，但耐腐蚀性略逊于不锈钢。
BDF复合板水箱：由不锈钢内胆和镀锌钢板外覆组成，结合两者优势，耐腐蚀且成本适中。

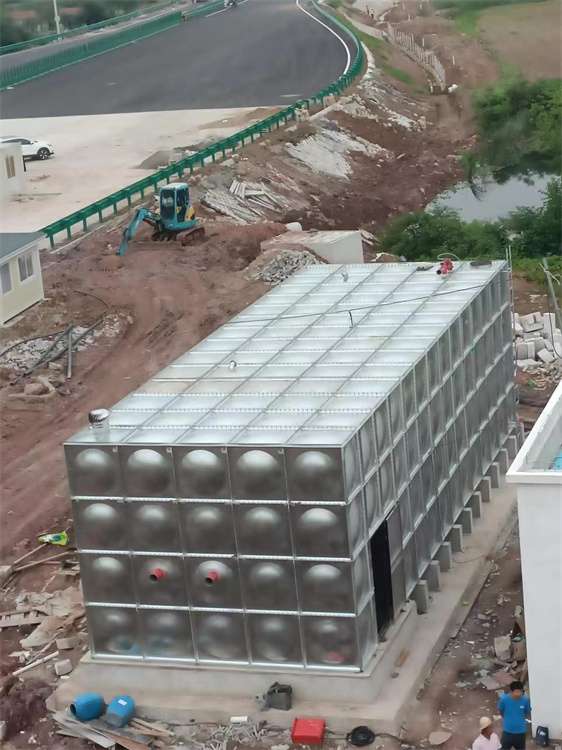

模块化设计：水箱由多个标准尺寸的模块（如1m×1m、1m×2m）通过螺栓连接而成，可根据需求灵活组合容积。
密封与防腐
密封方式：模块间采用硅胶垫圈密封，螺栓紧固确保无渗漏。
防腐处理：不锈钢水箱无需额外防腐；镀锌钢板水箱可内涂食品级环氧树脂，防止水质污染。
特殊设计

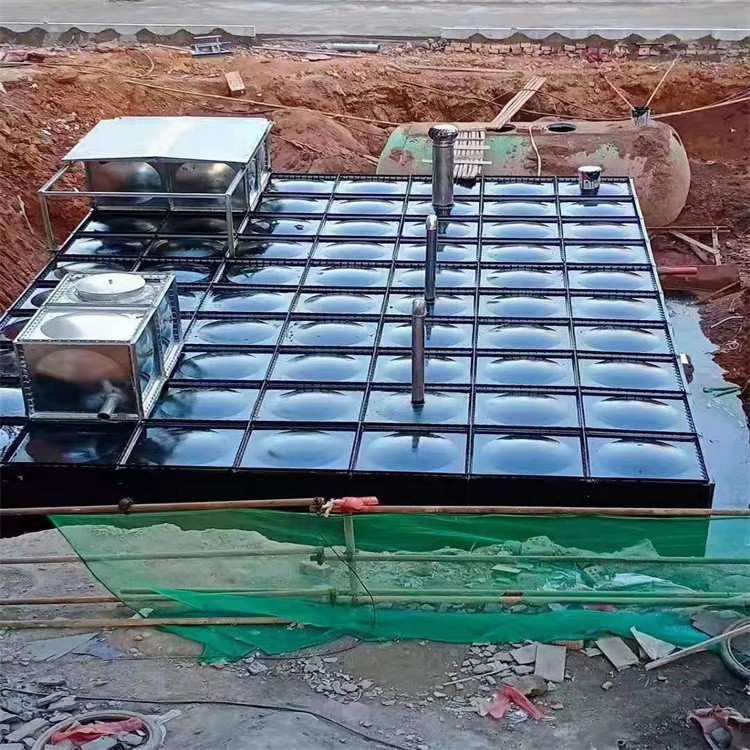

地埋式水箱：顶部覆土或绿化，底部设排水槽，防止地下水渗入。
抗浮设计：地埋时通过底板锚固或压重块防止水箱上浮。
泵组是提供消防用水压力和流量的关键部件，通常集成于水箱内部或独立安装。
水泵类型
立式离心泵：结构紧凑，适用于小流量、高扬程场景。
卧式离心泵：流量大，适用于高层建筑或大型商业综合体。
变频控制泵：根据用水需求自动调节转速。
泵组配置
主泵与备用泵：通常配置2台主泵和1台备用泵，确保一台故障时仍能正常供水。
气压罐：稳定系统压力，减少水泵频繁启停，延长设备寿命。
安装方式
干式安装：泵组独立于水箱外，便于维护，但占用空间较大。
湿式安装：泵组浸没于水箱内，噪音低且节省空间，但维护需排水。
管道和阀门连接水箱与泵组，并控制水流方向，确保系统安全运行。
管道材质
不锈钢管道：耐腐蚀，适用于水质要求高的场景。
镀锌钢管：成本低，但需定期防腐处理。
球墨铸铁管：强度高，适用于地埋或大型项目。
阀门类型
闸阀：用于切断水流，密封性好。
蝶阀：启闭迅速，适用于大口径管道。
止回阀：防止水流倒灌，保护泵组。
安全阀：超压时自动泄压，防止管道破裂。
管道布局
环状管网：确保任意一点断水时，系统仍能通过其他路径供水。
分区供水：高层建筑通过减压阀或分区泵组实现不同楼层压力控制。
控制系统是装配式箱泵一体化的“大脑"，实现自动化运行和远程监控。
控制核心
PLC控制器：可编程逻辑控制器，实现复杂逻辑控制，如水泵启停、故障报警等。
变频器：调节水泵转速，保持系统压力稳定。
人机界面（HMI）：触摸屏操作，显示系统状态、参数设置及故障信息。
传感器与执行器
压力传感器：实时监测管网压力，反馈至控制系统。
液位传感器：监测水箱水位，防止干烧或溢流。
电动阀：根据控制信号自动开关，实现远程操作。
远程监控
物联网（IoT）模块：通过4G/5G或以太网将数据上传至云端，支持手机APP或电脑端远程访问。
报警功能：超压、欠压、水泵故障等异常情况自动报警，并推送至管理人员。
辅助系统提升设备运行的稳定性和安全性，包括通风、排水、防冻等设计。
通风系统
自然通风：通过水箱顶部的通风口实现空气流通。
机械通风：安装排风扇，强制排出潮湿或有害气体。
排水系统
底部排水槽：收集水箱内残留水，防止积水腐蚀。
自动排水阀：定期排放管道内冷凝水，防止冻裂。
防冻设计
电伴热带：北方地区水箱及管道缠绕电伴热带，防止结冰。
保温层：水箱外覆聚氨酯泡沫保温层，减少热量损失。
模块化设计：标准化组件便于运输、安装和扩展。
集成度高：水箱、泵组、管道、控制一体，节省空间。
智能化管理：远程监控、自动报警，降低维护成本。
适应性强：支持地上、地埋、半地下等多种安装方式，适用于不同场景。
